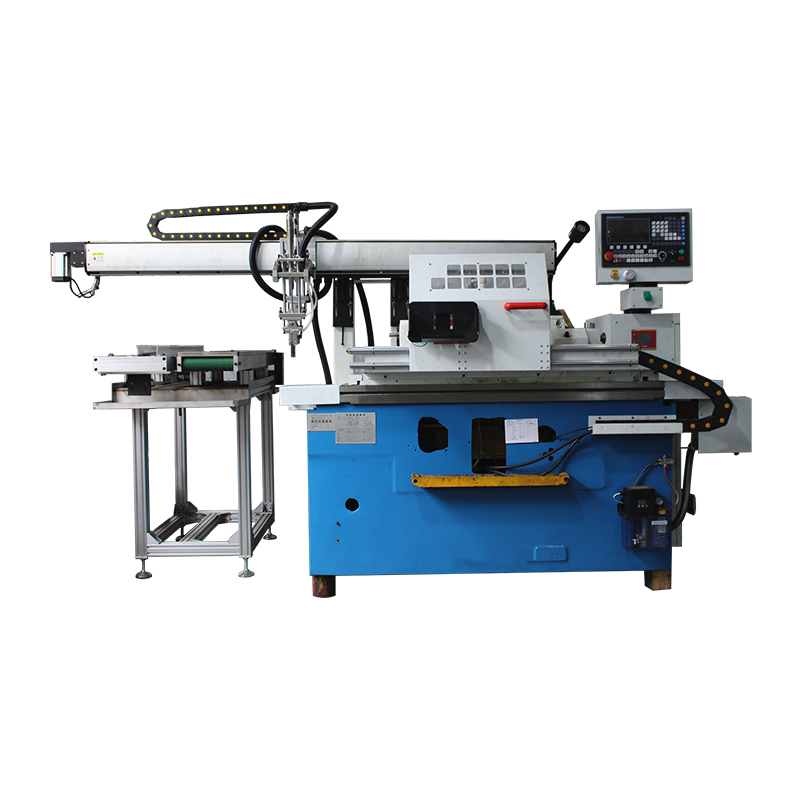

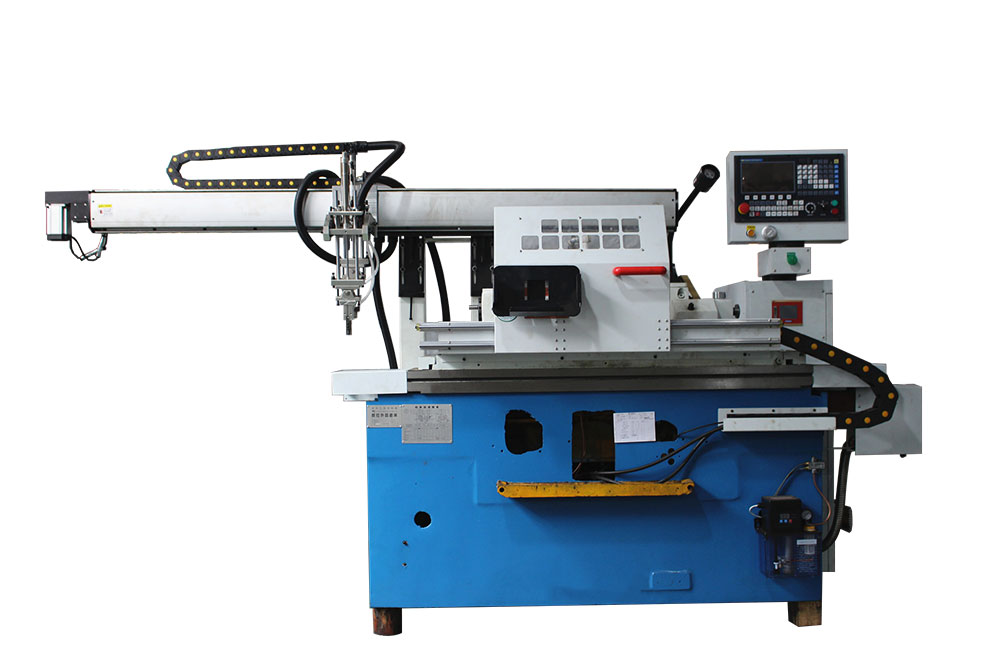

四川磨床自動送料機械手

一、技術參數

1、模組電機：功率：1KW， 扭矩3.2 n·m

2、橫梁模組(Z軸)：鋁合金材質，直線滑軌W20XH15-2，同步帶傳動，立裝，位置精度±0.04mm，行程2000mm/50間隔，限速為2000mm/s，搬重能承受的重量為20kg。

3、豎軸（Y軸）：雙導軌、雙機械爪，氣缸推進，行程可調，機械爪可調可換，適合不同產品。

   放料采用亞德客HFZ型機械爪，標準行程0-150mm；取料采用亞德客HFY型機械爪，標準行程0-175mm。

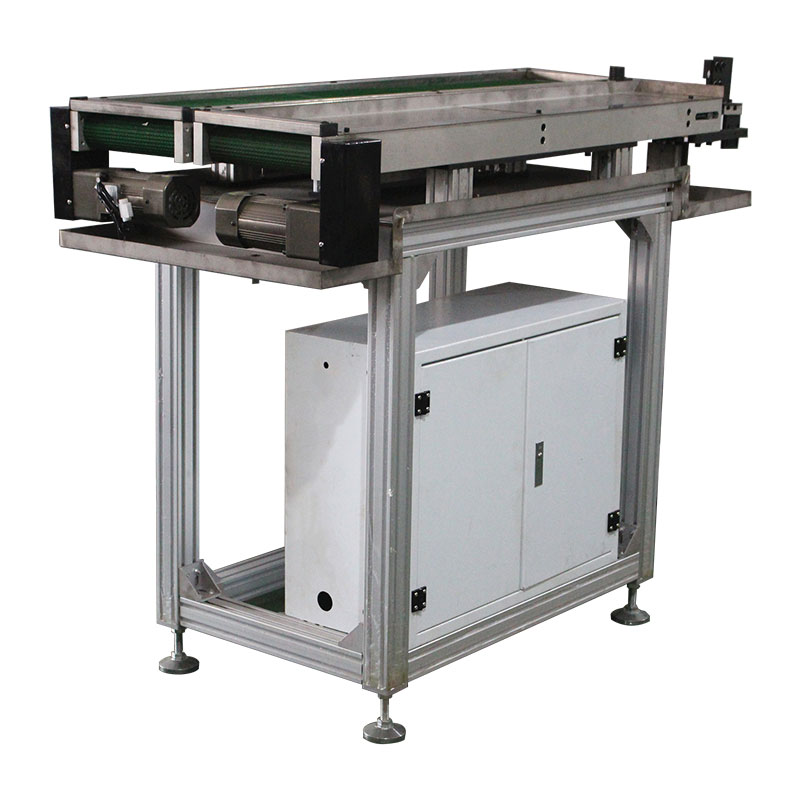

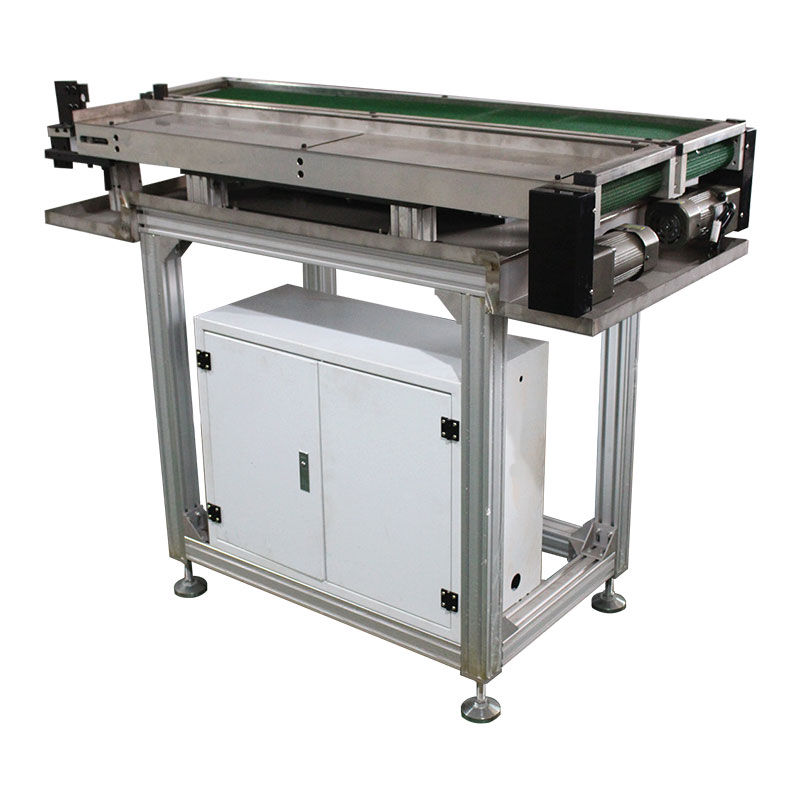

4、送料結構：主體采用鋁合金型材和板材，接料、送料結構根據客戶產品可選用鏈條、平皮帶、圓皮帶等，特殊產品，可定做。

5、磨床頭架和尾架需做部分改動：頭架改伺服電機功率：1KW，扭矩3.2 n·m，尾架改自動尾架。

6、控制系統：

      a、PLC標配信捷**系列，可選配其他系列或其他品牌。

      b、氣動元件采用亞德客、SMC，部分采用國產。

      c、電器元件采用的國產備進口或國產氣缸。

二、主要用途

自動上下料系統，采用PLC控制，自動研磨產品，可自動修整砂輪，自動測量產品，自動補刀，可一人管理多臺外圓磨床，實現自動化、半自動化，解決企業用工難問題。

三、其他說明

顧客往往會擔心產品的精度和產量會不會受到影響。這里做簡要說明：

    1、產品精度：自動送料機對原磨床精度不受影響，數控外圓磨床加工產品的精度更穩定，（即產品穩定）砂輪更耐用。

    2、產量：因加工產品的要求不同，精度不同，具體加工中所需的時間自然不同，故一般不低于人工的生產量。
