紙帶過濾機需要做哪些管路連接？

紙帶過濾機主要由液箱、廢布箱、過濾無紡布(通稱過濾紙)、傳動結構、發訊機構、驅動裝置、水流緩沖裝置、電控裝置及液泵等幾部分組成。

機器運行由傳動機構、鏈條、鏈網及發令機構等部分帶動，工作時，污液通過紙帶，細微的切屑及雜質被吸附到紙帶上表面，切屑及雜質逐漸堆積直至紙帶堵塞，此時污液液面上升，浮起浮子，發訊機構發訊，減速機帶動鏈條和鏈條鏈網運動，將污物及臟紙帶排入排污箱，污液液面隨之下降，發訊機構發訊，減速機停止工作，機器進入下一工作循環，從而實現紙帶自動更新。

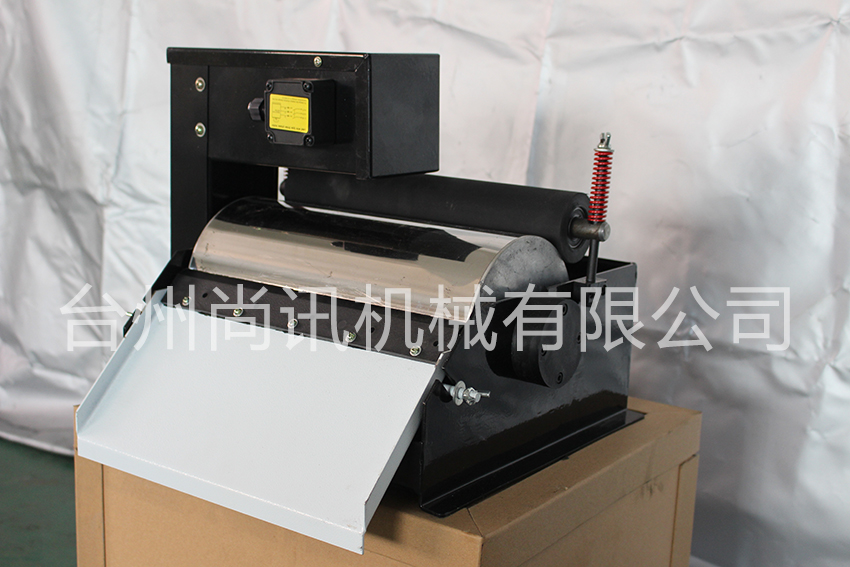

過濾系統不僅要考慮到水泵的流量、機床出水口高度、過濾精度、是否需要精密過濾等等因素，為保證污液通過機床出水口管道進入磁性分離器進行初級分離，然后污液進入初級水箱，再通過過渡泵提升至紙袋過濾機進行二級精密過濾，過濾后的液體通過供液泵循環至終端的整個過濾循環過程，管路的連接也是一項細致的準備工作。

安裝時，應配置好適當?shù)能浌?，把機床出水口與磁性分離器入水口連接起來，將過濾機上的水泵供水管與主機連接好，調整好液位控制器的浮子，按圖示位置房號污物箱，再把過濾紙裝在支架上并繞過機座上的漏槽底部，平整的鋪在鏈網上，端部垂在污物箱內，接通電源。
